le papa et le fiston

Voir le sujet précédent Voir le sujet suivant Aller en bas

le papa et le fiston

Message par Zippo77 le Jeu 29 Déc - 16:25

Marcalfred veut en savoir plus sur le playboy senior. Le plan original est de 1941 et d'origine américaine. Je voulais un modèle retro 100%, qui puisse être motorisé par un brushless et recevoir une radio 2axes pour garder ce double dièdre. Pour faire pas simple je voulais aussi savoir quel serait le poids d'une aile de 1.70 m avec des nervures en contreplaqué de 3 mm mais ajourées. pour info elle sort à 276 grammes prête à l'emploi. un peu de dessin pour tout remettre en millimètres, un peu d'usinage de collage et de ponçage et voila le bestiau. En vol c'est de l'antistress un tiers de gaz pour voler à l'horizontale  une moitiée pour prendre gentiment de l'altitude et plein pot pour grimper aux arbres. un fauteuil au bord de piste, un accus de 3500 mA en 3S et c'est une bonne 1/2 heure de vol. Voila donc pour le senior (papa)

Reprenant du service au club indoor, je viens de mettre en route le fiston: le slowboy qui va faire 875 mm d'envergure.
La première chose et de faire les plans en DXF pour en tirer la séquence d'usinage, c'est la partie en haut à gauche qui pilote la broche

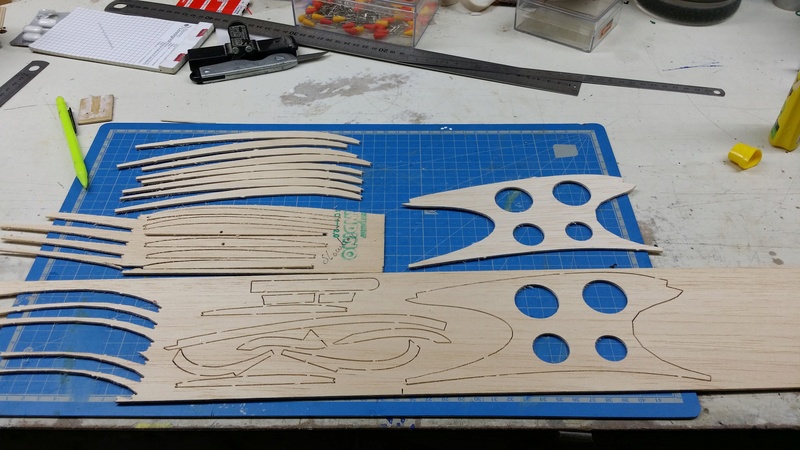

dans la foulée on découpe le nervures, la cabane et on ébavure le total pour obtenir un short kit



Bien content dans un planche de 30/10 balsa on sort des baguettes 3x3 et on commence un flanc

quand les deux sont sec on peut monter la caisse

on pose et colle la cabane

pour la suite j’attends l'autorisation de Blue mon surveillant en chef qui est au repos pendant que je bosse


un peu de patience et la suite va arriver en fonction de la construction
bonnes fêtes à tous
