Le Baron Biplan

Message par Aéro45 le Ven 6 Nov - 12:46

Bonjour à tous, Smile
Voila absent en construction depuis pas mal de temps ! je me suis remis à construire un modèle de 1978 que je voulais faire pour des raisons nostalgique
Je l'ai fait il y a longtemps plus de 20 ans ! Il s'agit du Baron biplan, il est tiré d'un plan de Modèle Magazine n°321, ça conception est inspiré du célèbre baron de Christian Chauzit

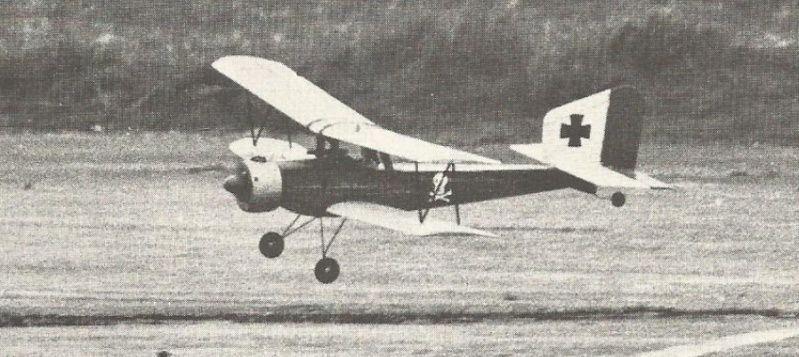

Une photo du modèle en vol ! tiré de la revue...

Voila déjà ce que j'ai fait...la dérive

Le stabilisateur...

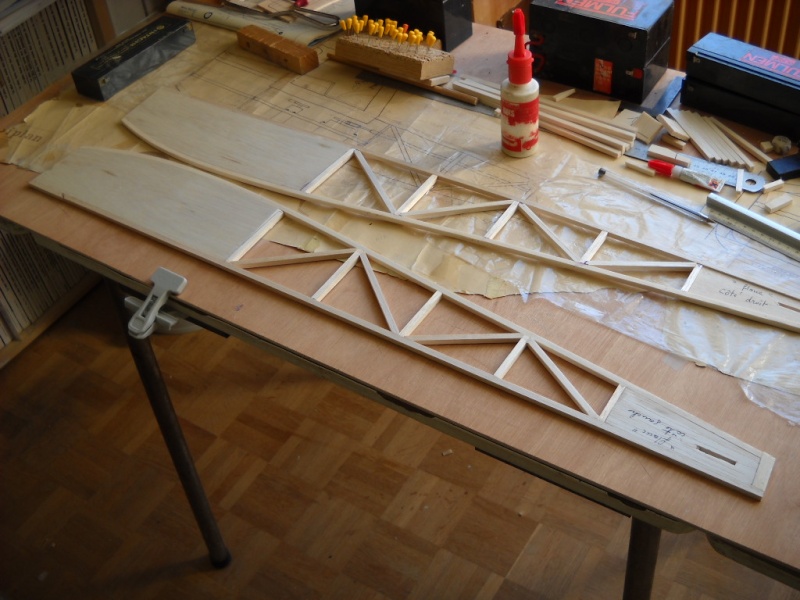

Les deux flancs du fuselage

La cabane

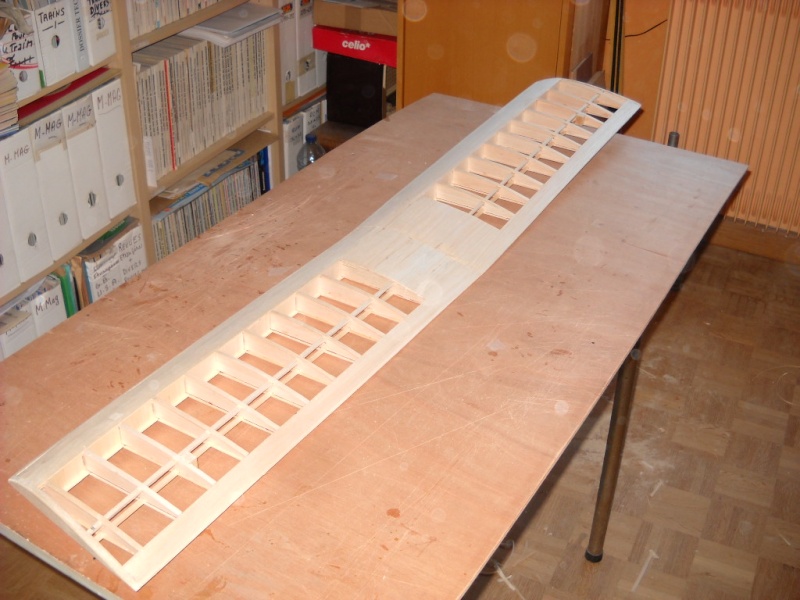

Les nervures



A suivre... Shocked
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Sam 7 Nov - 14:24

Bonjour,
La suite...
L'empennage ( Dérive + le stabilisateur ) construction terminé, reste plus que l'entoilage






@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Dim 8 Nov - 6:51

Salut Aero !
Super le biplan en balsa, j'adore suivre tes constructions, et il faut dire que ça manque un peu d'activité ces derniers temps sur le forum...
Je vais suivre ça de près ;-)

Il sera équipé d'un moteur électrique ou thermique?

Bonne continuation

Olivier
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Dim 8 Nov - 7:11

Bonjour,
Il sera équipé en thermique d'un OS 20 FP et d'une hélice 9x4, le même que j'utilise sur le Marquis
Une photo du moteur

Comme matériels embarqués il y aura, 3 servos Futaba S3003, un récepteur Futaba 4 voies et une batterie de 4,8V, l'émetteur c'est un Futaba le FF6 que j'ai depuis plus de 25 ans !

Ce matin j'attaque le train d'atterrissage qui est fait en corde à piano (c.a.p.) de 3 mm qui doit être mis en forme et souder







                                                                                                   A suivre...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par FoxVictorXray le Dim 8 Nov - 9:06

vraiment beau Smile
avatar
FoxVictorXray
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 177
Age : 18
Localisation : Doubs
Emploi ou loisirs : Si tu réfléchie, tu trouveras mes passions :D
Points : 188
Réputation : 1
Date d'inscription : 13/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Dim 8 Nov - 10:30

Merci !
voici la suite...
Le train en place il va être fixé par quatre rondelles et quatre vis bois, comme cela en cas de chute ce sont les vis qui seront cassées ! et non le fuselage



L'assemblage des deux c.a.p, est réalisé en ligaturant du fil électrique monobrin et ensuite un coup de chalumeau avec de la soudure à l'étain...auparavant j'ai frotté avec du papier de verre les c.a.p pour retirer la couche de carbone qui empêche toute soudure

 Le raccord des c.a.p

Le chalumeau avec la soudure


Une vue de l'avant avec le train, ça av avance bien... Smile



Cet après-midi je vais faire la roulette de queue

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Dim 8 Nov - 13:40

Beau boulot Waw  je suis toujours en admiration devant une construction bois bien méticuleuse  clin Smile.
ça me donne envie de me bouger !
Je vais cet après midi mettre un peu d'ordre dans mon atelier pour reprendre et finir mes chantiers en cours.
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Dim 8 Nov - 13:49

Content que cela te fasses réagir ! moi c'est pareil j'ai eu pendant un certain temps ou je n'ai rien fait ! il faut dire que j'ai pas mal de modèles dans la maison ! le manque de place n'est pas facile à gérer !
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Lun 9 Nov - 15:44

Bonjour,
Aujourd'hui réalisation de la platine pour les 3 servos et mise en place des gaines de commandes souples

Les gaines vue de la cabine, c'est dans ces gaines que va bouger la c.a.p qui viendra ensuite se fixer sur les palonniers des servos

Pour que les gaines ne bougent pas à l'intérieur du fuselage, j'ai collé des petites planches en balsa pour les maintenir en place...


                                                                           A suivre...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par FoxVictorXray le Lun 9 Nov - 20:39

Se sont des gaines rigide ?
avatar
FoxVictorXray
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 177
Age : 18
Localisation : Doubs
Emploi ou loisirs : Si tu réfléchie, tu trouveras mes passions :D
Points : 188
Réputation : 1
Date d'inscription : 13/09/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Mar 10 Nov - 7:09

Bonjour,
Non, elles sont souples et à l'intérieur coulisse une autre gaine (blanche) ou tu mets une c.a.p de 1mm


                                                                                           Construction suite...
Réalisation de l'entoilage de l'empennage, j'utilise pour la partie blanche du Solartex Antique et du Solarfilm pour le volet de la dérive






                                A suivre...





@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Mer 11 Nov - 10:12

Bonjour,

Voila ! ça y est l'empennage est terminé, avec même la croix de fer, réalisé dans de l'adhésif...


                                                                                                     A suivre...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Mer 11 Nov - 19:22

Très propre ! il va avoir une belle allure !
Tu va faire aussi le motif pirate ( crane et os ) ?
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Mer 11 Nov - 19:53

Oui je pense ! le faire à l'identique Shocked
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Jeu 12 Nov - 14:59

Bonjour à tous,
Suite de la construction...
Il fait un beau sunny !!! donc séance peinture, je l'ai peint en rouge ! comme celui de l'article Shocked



@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Mer 18 Nov - 17:25

cheers cheers
Bravo bravo, il va être vraiment sympa en rouge !
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Jeu 19 Nov - 7:42

Bonjour et merci,
Oui il je pense qu'il va être sympa ! avec les deux ailes et l'empennage en blanc et le reste en rouge !

Un vue sur la mitraillette !



J'attaque les ailes cette semaine.
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Dim 22 Nov - 12:12

Bravo, c'est joli, et le pilote est sympas !
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Dim 22 Nov - 12:41

Merci Olivier,
Pour le pilote je l'ai fait en dépron, actuellement je suis en train de faire les ailes

Voila l'aile inférieure, elle est en deux parties,



Et sur le fuselage, elle est fixée au fuselage grâce à deux c.a.p de 40/10


                                                                                          A suivre...




@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Lun 23 Nov - 14:43

Bonjour,
Voila ! je viens d'entoiler l'aile inférieure et elle est mise en place sur le modèle, au fait j'ai mis des lunettes au pilote !!! siffle


Maintenant il reste l'aile supérieure à faire ! allez zou !!!  Smile
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Jeu 26 Nov - 10:12

Bonjour,
L'aile supérieure est construite, reste à l'entoiler...


Et un essai sur le modèle pour voir !


@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par William12345 le Jeu 26 Nov - 15:35

Magnifique!!!  Waw Ca fesait longtemps que je n'était pas venu sur le forum et la 1ere chose que je vois (ton poste) ma surpris c'est juste excellent et très minutieux. Un grand Bravo et 1points pour la propreté que j'admire!

William
avatar
William12345
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 165
Age : 15
Localisation : Ile Maurice , Ocean indien
Points : 195
Réputation : 18
Date d'inscription : 15/07/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Jeu 26 Nov - 17:49

Merci William pour le compliment et pour le point cela me fait plaisir...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Olivier84 le Ven 27 Nov - 6:05

Ouhaaa magnifique, moi aussi j'y vais de mon point supplémentaire pour se super baron!
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Aéro45 le Ven 27 Nov - 7:32

Bonjour et merci Olivier pour le point, cela fait comme je l'ai dit plus haut vraiment plaisir... Smile
Aujourd'hui et demain j'attaque l'entoilage de l'aile supérieure, les mâts d'ailes et le capot moteur ! là c'est un gros morceau ! blink
Je vais le faire à partir de deux couples en c.t.p et entretoises que je vais recouvrir de baguettes balsa 15/10, après ponçage et marouflage et pour finir peinture couleur alu !
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Le Baron Biplan

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
