le C.B 23 modèle à moteur caoutchouc !

Voir le sujet précédent Voir le sujet suivant Aller en bas

le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Ven 26 Sep - 16:12

Hello !
Après le Kapitän de Graupner, je me suis fait un petit plaisir c'est de me construire un des premiers avions à moteur caoutchouc que j'ai eu...
Il s'agit du C.B 23, envergure=0.60 cm, longueur =0.41 cm
Un merci à fafajet en passant, pour le lien du plan 8 pages au format A4 !


Voila ou j'en suis à ce jour...
L'entoilage de l'aile comme le reste, est faite à partir du papier que l'on trouve autour des bouquets de fleurs !! je ne sais pas comment cela s'appelle ! mais c'est pas mal, collage avec de la colle à papiers peints et tension à l'enduit nitro...



L'aile, le stab et la dérive.


A suivre...


Dernière édition par Aéro45 le Sam 27 Sep - 8:22, édité 1 fois
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Mathew le Ven 26 Sep - 16:32

Wouaw super !! +1 pour mon chris préférer ^^

J'adore les couleurs !

Si je ne me trompe pas c'est du papier de soie Smile on en trouver même a lecl......  1.55 euro le rouleaux

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 20
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Ven 26 Sep - 16:42

Merci mathew pour le point ! et pour le papier je ne sais pas à l'occasion je regarderais car je vais souvent chez Leclerc...
Au fait le fuselage je vais le faire également en rouge...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Olivier84 le Ven 26 Sep - 17:27

Super! tu ne t’arrête jamais Christian!
Bravo et encore bravo!
avatar
Olivier84
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 785
Age : 36
Localisation : Vaucluse
Emploi ou loisirs : Modelisme,badminton, campingcar et une maison en construction
Points : 855
Réputation : 40
Date d'inscription : 20/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Mithou88 le Ven 26 Sep - 20:29

Bonjour Christian...ou devrais je dire Mac Gyver de l'aéro ?
Faire revivre ton enfance et un peu la mienne ce n'est pas pour les jeunes d'aujourd'hui...du caoutchouc !!!...mais moi j'adore...ça me rappelle ma jeunesse !
 .
avatar
Mithou88
Mieux que très bon posteur
Mieux que très bon posteur

Masculin Nombre de messages : 986
Age : 60
Localisation : Vosges
Points : 1070
Réputation : 77
Date d'inscription : 17/07/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Sam 27 Sep - 7:09

Merci pour le point Smile
C'est vrai que cela n'est si évident à faire ! surtout la découpe à la scie des nervures elles sont p'tites et ensuite la construction du fuselage, le construire d'équerre et aussi bien parallèle, en fait c'est un bon exercice de construction...à conseiller sans modération Heureux

Quelques photos de la construction...
le plan en 8 pages au format A4


Ma scie électro-magnétique à vibrations, marque Spiralux de Spear & Jackson Made in England : 165 VA. 40 W. < 70 dB
l'avantage de cette scie c'est que l'on peut toucher la lame en fonctionnement elle ne coupe pas  Waw
Elle peut découper du balsa jusqu'à 30mm, du ctp jusqu'à  2 mm pas plus sinon elle bloque et de la tôle max 1,5mm

Les nervures il y en a 12

L'aile en cours

l'aile prête à être entoilé
pour info le double dièdre est réalisé en faisant une coupure au niveau des nervures d'emplanture

L'aile, le stab et la dérive

Une vue du fuselage

Une vue du fuselage terminé
J'ai mis pour essai une bracelet de caoutchouc pour voir ce que cela donne


Reste à faire:
les tourillons pour fixation de l'aile, le train en c.a.p de 1,5 mm, les roues en 25 mm de diamètre, la béquille et bien sur le recouvrement du fuselage en rouge...

A suivre...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par nono76160 le Sam 27 Sep - 21:15

Bonjour Christian,qu'est ce que tu utilises comme hélice?
avatar
nono76160
Bon posteur
Bon posteur

Masculin Nombre de messages : 441
Age : 61
Localisation : saint aubin epinay
Emploi ou loisirs : ebeniste et modeliste un peu moins novice grace a vous
Points : 519
Réputation : 44
Date d'inscription : 16/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par nono76160 le Sam 27 Sep - 21:59

En fouinant sur ebay je viens de voir CA
avatar
nono76160
Bon posteur
Bon posteur

Masculin Nombre de messages : 441
Age : 61
Localisation : saint aubin epinay
Emploi ou loisirs : ebeniste et modeliste un peu moins novice grace a vous
Points : 519
Réputation : 44
Date d'inscription : 16/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Dim 28 Sep - 6:20

En ce qui concerne l'hélice, je l'ai trouvé dans mon bric à brac et elle à l'air de correspondre à ce qu'il me faut au niveau pas et diamètre, je verrais après avoir fait des essais si elle convient ? sinon j'en ferais une en balsa !

pour l'annonce sur eBay oui j'ai vu, pas mal la boite ! Shocked

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Dim 28 Sep - 9:34

Bonjour,
voila des photos de ce matin.
J'ai terminé les roues en plastique légèrement bombée, c'est de la récupération d'un meuble IKEA ? cela devait servir à cacher les trous des vis...j'ai aussi coller la béquille

Reste plus qu'à entoiler le fuselage et puis zou...en l'air !

Une vue sur l'arrière avec l'élastique qui maintient le stab et la dérive

Une vue sur le train et sa fixation...

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Alex59 le Dim 28 Sep - 10:05

Il est simpa!
je vais m'en faire un mais pour la deco je pense.

_________________

J'ai dans mon hangar:
-un axn floater config fpv, un sk450 equipe fpv, un trainer "jumper25", un corsair en restauration, une wingnetic, un canadair, un p51d, un polaris, un t-50 golden eagle, un magnum acro, un d'un offshore brushless, un super kinetic, une wing wing z84 equipée en fpv, un quad acer 250 imprimé en 3d et equipé en fpv ainsi qu'un mig 29 lanxiang..
     afro----_Pirate _----afro
avatar
Alex59
très bon posteur
très bon posteur

Masculin Nombre de messages : 614
Age : 17
Localisation : france,cambrai (nord 59)
Emploi ou loisirs : informatique,électronique,aéromodélisme
Points : 648
Réputation : 46
Date d'inscription : 01/11/2012

Voir le profil de l'utilisateur http://agecraft.fr

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Dim 28 Sep - 15:50

Oui tu verras c'est bien comme construction...et au niveau matériaux il ne faut pas grand chose, pour la déco tu as le choix !
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par fafajet76 le Dim 28 Sep - 18:37

Bonjour,
merci aéro45 pour ton petit témoignage en haut de ton post, ça me touche énormément,  un point de plus par la construction au passage un point aussi pour ton post sur le piaf.

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2261
Age : 46
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2513
Réputation : 125
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Lun 29 Sep - 6:11

Bonjour,
Mais c'est normal c'est grâce à toi que j'ai pu avoir le plan, donc construire ce petit modèle...et merci aussi pour les points Heureux
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Lun 29 Sep - 15:46

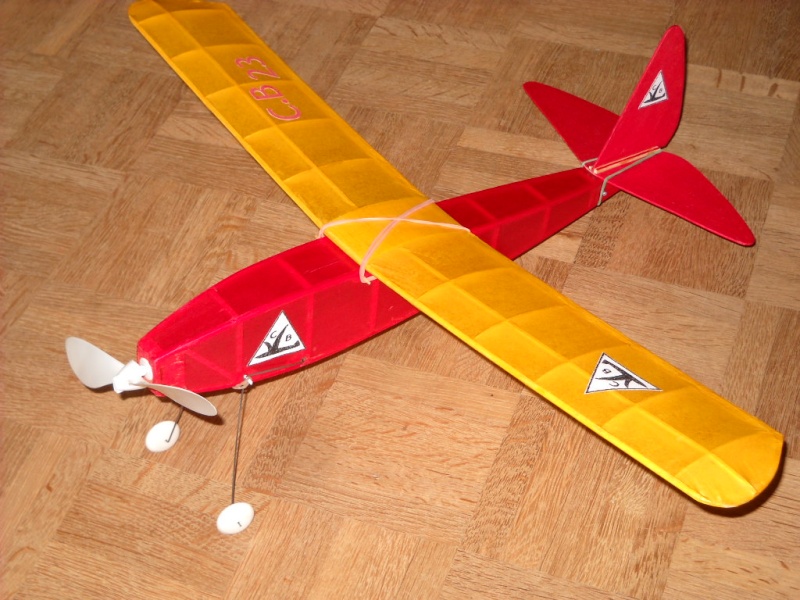

Bon voila ca y est il est fini...

Reste à l'essayer mais aujourd'hui c'est plutôt un temps pour cerf volants ! et en plus il pleut ! Méchant


Ici c'est l'écheveau d'élastique...il y a quatre morceaux de 35 cm c'est de la récupération sur un ancien avion à moteur caoutchouc, je ne sais pas si cela sera bien ou pas ? on verra bien siffle
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Alex59 le Lun 29 Sep - 18:57

Vu la taille des brins d'elastiques, j'ai pas de doutes au niveau de la posibilitee de vol!

_________________

J'ai dans mon hangar:
-un axn floater config fpv, un sk450 equipe fpv, un trainer "jumper25", un corsair en restauration, une wingnetic, un canadair, un p51d, un polaris, un t-50 golden eagle, un magnum acro, un d'un offshore brushless, un super kinetic, une wing wing z84 equipée en fpv, un quad acer 250 imprimé en 3d et equipé en fpv ainsi qu'un mig 29 lanxiang..
     afro----_Pirate _----afro
avatar
Alex59
très bon posteur
très bon posteur

Masculin Nombre de messages : 614
Age : 17
Localisation : france,cambrai (nord 59)
Emploi ou loisirs : informatique,électronique,aéromodélisme
Points : 648
Réputation : 46
Date d'inscription : 01/11/2012

Voir le profil de l'utilisateur http://agecraft.fr

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Alexis le Lun 29 Sep - 19:51

Super ton modele!
Comme d'hab du beau travail et des belles couleurs. Comme tu dis c'est un bon exercice, ça change des petites depronnades et kits ARF qu'on voit d'habitude clin

Bravo Heureux
avatar
Alexis
Mieux qu'excellent posteur
Mieux qu'excellent posteur

Masculin Nombre de messages : 1286
Age : 19
Localisation : France 78
Points : 1433
Réputation : 128
Date d'inscription : 24/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Mar 30 Sep - 6:17

Je vous remercie pour vos messages ! cela fait plaisir.

C'est vrai qu'au niveau élastique j'ai de quoi faire ! même peut-être un peu trop gros au vu du modèle ! on verra bien lors de l'essai

Et c'est vrai qu'au niveau construction et bien ce n'est si évident à faire ! surtout le fuselage qui est fait en treillis de balsa dur 3x3, il faut jouer souvent avec l'équerre ! mais on attrape vite le reflexe.


Voila ! essai ce matin en mode plané, il est centré trop avant...petit rebond à l'attéro ? il faut dire qu'avec ses 47 g il n'est lourd le p'tit... Smile


Et essai avec le moteur...idem trop centré avant et à tendance à virer à gauche ! mais je n'ai pas trop de place dans mon jardin ! il faut que je fasse des essais sur la piste... Huh
Mais je pense que je vais changer d'hélice elle est trop grande pour lui...





Voila ! bonne journée à tous...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Mer 1 Oct - 14:35

Hello !

J'ai changé d'hélice avec son système de support, il à l'air d'être mieux que l'autre...




Une vue du modèle sur le plan, par contre j'ai changé le marquage des lettres ( CB 23 ), je l'ai fait en adhésif et non sur du papier imprimé en rouge ! c'est plus visible.


A suivre...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Mathew le Mer 1 Oct - 19:04

IL est super beau ! Et les couleurs bien choisir ! J adore Smile bonne chamce pour les réglages Smile

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 20
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Jeu 2 Oct - 6:11

Merci !

Pour les couleurs je trouve que le rouge et le jaune vont bien ensemble...
Pour les réglages j'y suis à fond, mais je pense qu'il faut que je mette une petite cale de 1 mm à 1,5 mm sous le bd d'attaque de l'aile, enfin qu'elle soit plus porteuse...

A suivre...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Jean-Marie le Lun 13 Oct - 7:19

Je me rapelle bien des modele CB, j'avais construit un planeur, le CB 59 je crois !
avatar
Jean-Marie
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Nombre de messages : 239
Age : 67
Localisation : Belleville sur Meuse
Points : 282
Réputation : 29
Date d'inscription : 22/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Jean-Marie le Lun 13 Oct - 7:22

http://www.ronald-valentine-engines.com/Engines___Kits.html
D'anciens kits au USA il y a du Robbe et du Graupner !
avatar
Jean-Marie
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Nombre de messages : 239
Age : 67
Localisation : Belleville sur Meuse
Points : 282
Réputation : 29
Date d'inscription : 22/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Aéro45 le Lun 13 Oct - 7:43

Merci pour le lien je ne connaissais pas ! et qu'elle collection
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: le C.B 23 modèle à moteur caoutchouc !

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
