Construction de mon CAP 232, 172 cm, tout bois.

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Dim 1 Déc - 14:09

Je ne peux pas trop vous renseigner sur le sujet, car j'utilise pour l'instant que des Glows !
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Lun 2 Déc - 23:24

4- Bords de fuite.


Pour les bords de fuite j'ai utilisé du 10x8 dans lesquelles j'ai taillé des encoches (petit conseil que j'ai lu je ne sais plus ou...) pour que le bout des nervures soit pris dans le bois, après collage on obtient quelque chose de plus solide.








Il manque un petit coup de ponçage pour rendre le tout bien uniforme.


avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Mar 3 Déc - 7:57

Super !
Penses aussi à mettre des âmes verticales ( petites pièces en balsa de 20/10) entre les nervures... fibre du bois verticales et grâce aux 2 longerons cela servira à consolider l'aile...sur les photos je vois mal si il y en a ou pas !
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mar 3 Déc - 10:25

Non je ne les ai pas encore mises. Pour le moment je doit mettre en stand-by l'ail car il me manque le mini rabot qui devrai arriver d'ici quelques jours, j'en es besoin pour ajuster la forme du bord d'attaque. Du-coup je vais attaquer le fuselage...
Merci pour ton conseil aero.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Mar 3 Déc - 10:40

De rien ! si mes conseils te serves c'est parfait, c'est le but du forum...Smile


Pour ajuster mon bord d'attaque j'utilise un bout de bois 20 x 3 x 2 cm, avec dessus collé recto/verso du papier de verre de différents grains et c'est super ! c'est un outil indispensable !!


J'ai reçu dernièrement un petit rabot qui utilise des lames de rasoirs standard, mais je trouve cela pas efficace ! ou je m'en sert mal, pas évident à bien disposer la lame ? Méchant


avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mar 3 Déc - 11:10

Ok je vais quand même tenter le rabot histoire de le rentabiliser un minimum, si ça ne marche pas bien je penserais a toi clin.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mer 4 Déc - 21:32

Comme écrit plus haut il me manque ce rabot du-coup j'ai attaqué le fuselage.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mer 4 Déc - 21:39

5- le fuselage


il s'agit d'un treillis plutôt simple a réaliser, malgré des erreurs dans le plan, j'ai fait un peut à ma sauce...


Le longeron haut est du balsa 10x5 et celui du bas du Samba 10x5 ensuite le treillis est du Balsa 5x5.



avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mer 4 Déc - 21:47

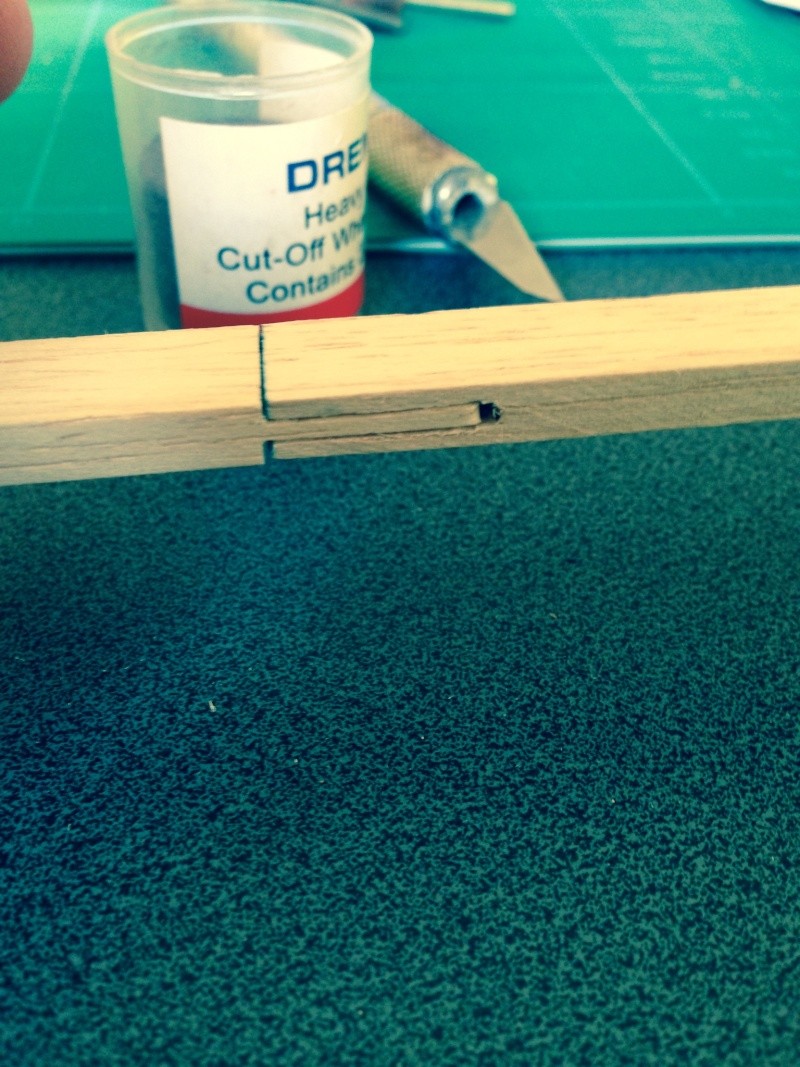

On peut remarquer qu'il manque un bout sur le longeron haut, et oui le fuselage fait plus de 1m... Ducoup j'ai improvisé avec un assemblage à mi-bois ou tenon/mortaise enfin dans mon cas ça ressemble plus à tenon/rainure Rire.
Ça reste bien plus solide qu'un assemblage bout-à-bout!



Je me suis bien planté sur la profondeur de cette rainure Méchant  pas grave le trou de 1,5mm sera rebouché avec un mélange colle/sciure.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Jeu 5 Déc - 7:54

Pas mal l'assemblage !
Sinon tu aurais pu faire plus simple, comme une Enture voir photo...
C'est ce que je fais lorsque la ou les baguettes sont trop courtes.


Et encore bravo pour cette construction... Shocked
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 10:02

heuuu oui en effet c'est sur je me serais moins embêté pour la prochaine fois je ferais comme çà! clin
Et encore merci!
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 11:17

Y aurait-il une personne qui pourais me conseiller au sujet des servos??
j'aimerais savoir quels servos mettre au niveau des ailerons, des gaz, dérive, profondeur (vitesse et couple)
Je suis novice en la matière un maximum de renseignements me sera d'une grande utilité...

Je capitule, il s'agit d'un CAP 232 tout bois qui feras environ 3500 gramme, 170 cm d'envergure, 155 cm de long.
Il seras motoriser soit en 15cc soit en 20cc essence.

merci merci merci!! Huh
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Jeu 5 Déc - 12:38

Ah ! les servos, il y en a pas mal...mais vu les spécifications du modèle il faut mettre du costaud et de la marque, il faut voir dans les marques suivantes, Futaba, Robbe, Graupner, Multiplex, etc...mais je n'ai aucune idée des modèles qu'il te faudra, il faut que tu fasses une recherche et voir les tableaux des essais par rapport à ton modèle.
@+
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 14:53

les couples 2 et 3.


Pour créer les couples j'ai suivi le plan, qui indique de fabriquer un contre plaqué.

C'est un sandwich composé d'une planche CTP 3 plis 1 mm, une âme BALSA 5 mm puis un autre CTP 1 mm.


C'est costau, léger et joli je trouve Smile .






J'ai utilisé une résine époxy rapide pour le collage.






Ensuite découpe à la scie à chantournée.


Couple 1.






C'est beau!






Couple 2.

avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 14:58

Demain c'est la reprise du boulot!! Triste
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Jeu 5 Déc - 15:02

Aie ! bon courage pour la reprise du boulot Triste
c'est bien la façon de faire tes couples et le résultat est très bien !
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 15:10

ça vas être dure...
Sinon dommage que cette construction n’intéresse que toi...
Les prochains poste seront pour lundi pas avant sniff.

@+
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Aéro45 le Jeu 5 Déc - 15:48

Je pense que les autres membres doivent être occupés, le travail pour certains , l'école ou collège pour d'autres, mais moi comme je suis un retraité et bien j'ai du temps de libre (tout est relatif !) remarque qu'au bout de 45 ans de travail cela fait du bien...mais surtout d'être en bonne santé et de pouvoir toujours construire et piloter, c'est le principal.
@+Smile
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 15:58

ça c'est le principal que tu puisses profiter de ta retraite! Moi il doit me rester disons 34 ans.... lol. je suis militaire dans deux ans reconversion, après 11 ans de bon et loyaux services Rire .
Je me lance dans le bois... maison bioclimatique en particulier.
Et début d'une autoconstruction totale d'une maison ossature bois été 2014...

Merci pour tout en tous cas.

A plus


Dernière édition par rickfrayd le Jeu 5 Déc - 18:17, édité 1 fois
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Alexis le Jeu 5 Déc - 18:00

T'inquiete pas je suis aussi. j'ai juste pas beaucoup dr temps pour poster entre l'ecole jusqua 18h quasiment tous les jours, les devoirs etc...

en tout cas tu fais un boulot super! moi, meme apres avoir construit qqs avions c'est a peine si je sais couper un trait droit... :p Bon courage dans ta construction!


pour tes servos vas voir sur jivaro-models.org il y a au moins un article sur le choix des servos et il y a deux programmes excel qui je crois permettent de faire des calculs utiles a ce sujet clin

@+

Alexis
avatar
Alexis
Mieux qu'excellent posteur
Mieux qu'excellent posteur

Masculin Nombre de messages : 1286
Age : 19
Localisation : France 78
Points : 1433
Réputation : 128
Date d'inscription : 24/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Jeu 5 Déc - 18:21

Cool!! merci de suivre ça rassure et ça me motive pour avancer.
Super le site jivaro j'y cours de suite Smile.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Crazypilot34 le Dim 8 Déc - 11:42

Hein tu rigole moi aussi elle m'intéresse AU PLUS HAUT POINT !! Lol clin Je m'étais lancé dedans y'a 2 mois mais j'ai eu trop de boulot plus la rénovation de mon appart et maintenant les fêtes et le déménagement dans mon appart ...! Triste j'en peux plus! Lol

Donc la je vais suivre tout ça avec attention et j'ai tout mon bois qui m'attends gentilment pour janvier ou février Smile en tout ça félicitation pour ta réalisation !! C'est beau ! D'ailleurs je suis intéressé par la réalisation du plan?
Puis j'aurais sûrement plein de questions ! Smile

Bon courage!
avatar
Crazypilot34
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 178
Age : 35
Localisation : Montpellier
Emploi ou loisirs : Pilote de ligne/sport/voyage
Points : 193
Réputation : 9
Date d'inscription : 19/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mer 11 Déc - 10:47

Salut crazypilot! Ton message ma fait super plaisir! c'est cool!
En effet pas facile d’enchaîné déménagement, travaux... j'ai connu ça l'année dernière,quelle galère! Il me reste toujours du papier peint à poser et je déteste çà, d’ailleurs c'est le dile avec ma femme elle me laisse faire mon avion dans l'appart à condition que je finisse le papier...va falloir que je mis mette... lol!.

Sinon tu pourra me poser toute les questions que tu veut j’essaierai d'y répondre au mieux, et avec plaisir!!
Pour la réalisation des plans pas problème il prend plein de support différent et la précision est vraiment au millimètre...
Hésite pas à m'écrire en MP pour la réalisation des plans..
Merci encore pour l’intérêt que tu porte a ma construction.
avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Crazypilot34 le Mer 11 Déc - 16:19

Aie aie aie ça sent le papier peint bientôt ! clin lol

Je t'écris ce soir ou demain pour les plans merci Smile
avatar
Crazypilot34
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 178
Age : 35
Localisation : Montpellier
Emploi ou loisirs : Pilote de ligne/sport/voyage
Points : 193
Réputation : 9
Date d'inscription : 19/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par rickfrayd le Mar 17 Déc - 18:14

Me revoilà après la pose du papier peint.... Quel m**de!

Alors après la réalisation des couples 2 et 3 j'ai assemblé le treillis.

Pour que tout soit d'aplomb j'ai vissé 4 carrelets 15x15 directement sur le plan de travail pour fixer les 2 couples, ça à grandement facilité l'assemblage et le collage vu que tout resté bien ancrés...

Pour le collage j'ai utilisé de l'époxy.



Pour renforcé le tout au niveau du compartiment technique toujours du treillis en Balsa 5x5 et 10x5 au centre, et ça marche plutôt bien on constate déjà une certaine rigidité!



Pour le fun...

avatar
rickfrayd
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 67
Age : 30
Localisation : ile de fr
Points : 78
Réputation : 9
Date d'inscription : 13/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de mon CAP 232, 172 cm, tout bois.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
