CONSTRUCTION drone neuron

Message par futa64 le Mer 17 Oct - 21:04

salut à tous

je me suis lancé dans la conception du neuron
envergure 1m50
turbine 90mm
esc 75A
lipo 2*3s 45c 5000mha

decoupe au fil chaud
soit une derive ou des aerofreins la est la question Smile car j'ai peur que les aerofreins symetriques ralentisse la bête langue
ensuite telemetrie frsky

n'hesitez pas si vous avez des questions ou des suggestions











avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Froid Spike le Mer 17 Oct - 21:15

WOW ! SUPER BIEN la BÊTE !

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
avatar
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5271
Age : 18
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5780
Réputation : 210
Date d'inscription : 22/03/2011

Voir le profil de l'utilisateur http://www.ujua.fr

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Mer 17 Oct - 21:23

merci espérons que ca vole :p

j'ai decoupé aussi la tuyere je mettrais des photos bientot
je cherche a savoir aussi comment dimensionner la derive
et quel est l avantage des decelerons par rapport a la derive Smile
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Froid Spike le Mer 17 Oct - 22:43

Ou a tu télécharger tes plans ?

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
avatar
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5271
Age : 18
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5780
Réputation : 210
Date d'inscription : 22/03/2011

Voir le profil de l'utilisateur http://www.ujua.fr

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par lilouti le Mer 17 Oct - 23:48

oui super le design
par contre jamais su comment dimensionner la dérive
il doit surement y avoir un rapport avec la profondeur

_________________
Salut Soleil
avatar
lilouti
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 808
Age : 19
Localisation : Plaque Nord-Américaine
Emploi ou loisirs : modelisme,foot, rien, rien
Points : 912
Réputation : 28
Date d'inscription : 27/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Jeu 18 Oct - 6:26

Le plan c est a partir d un 3 vues et un profil pour la decoupe des ailes
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Mathew le Jeu 18 Oct - 6:48

ouaw géniale
pour répondre a la dérive
euh est ce que tu connait l’échelle de tes 3 vue
car après si tu chercher les dimensions de réelle (si tu trouve blink ) tu pourra peut être trouver ta réponse



il faudrait que tu te PRÉSENTE clin

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 20
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par ThePLane974 le Jeu 18 Oct - 8:21

Il existe en grande nature cet avion ???? Il est super continue comme ça.
avatar
ThePLane974
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Masculin Nombre de messages : 211
Age : 17
Localisation : ile de la reunion
Emploi ou loisirs : Aéromodélisme, informatique, électronique
Points : 280
Réputation : 9
Date d'inscription : 02/08/2012

Voir le profil de l'utilisateur http://modelisme-magazine.com/

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par raph98 le Jeu 18 Oct - 8:55

wow trop cool Heureux

_________________
le modélisme, une passion What a Face
avatar
raph98
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2757
Age : 19
Localisation : Suisse
Emploi ou loisirs : maquette, modélisme, bricolage, l'éléctronique et le saxophone + le badminton
Points : 2900
Réputation : 87
Date d'inscription : 20/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Prophète27 le Jeu 18 Oct - 10:02

C'est clair que tu es très bien parti !!! Vivement la suite !!

je suis fan, je vais suivre le projet de près
avatar
Prophète27
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 76
Age : 36
Localisation : Vernon 27200
Emploi ou loisirs : Dessinateur Industriel - Aeromodélisme, piscine, VTT, informatique et paintball
Points : 87
Réputation : 3
Date d'inscription : 06/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Jeu 18 Oct - 10:17

Merci pour les encouragements :p
alors oui il existe c est dassault
il n a pas de derive mais des aerofreins comme sur le b2 ou x45
donc pas possible de prendre les dimenssions du vrai
j ai troube un systeme pour les mettre en place mais tout ca va ajouter du poids .... la derive me semblais um bon compromis meme si les aerofreins et un petit defis technique lol
je vais deja tester avev la derive
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par jojo60 le Jeu 18 Oct - 15:00

Pas mal ton projet !!

Mais une petite présentation serait sympa c'est la MOINDRE DES POLITESSES sur un forum

section présentation

MERCI JOJO60

_________________
       easystar 2                        air trainer 140                radio : easymodel T7pro



[simulateur: phoenix rc v4


MODÉRATEUR
avatar
jojo60
Modérateur
Modérateur

Masculin Nombre de messages : 1310
Age : 53
Localisation : chambly ( 60 )
Emploi ou loisirs : peintre (pistolet pneumatique) modélisme et la sieste le we
Points : 1632
Réputation : 146
Date d'inscription : 09/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par killian le Jeu 18 Oct - 16:34

super Waw
avatar
killian
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 709
Age : 17
Localisation : mayenne(53)
Emploi ou loisirs : modelisme,foot
Points : 758
Réputation : 27
Date d'inscription : 20/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Jeu 18 Oct - 17:15

je me suis servi de ce plan 3 vues

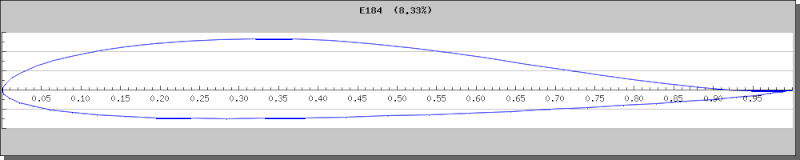

du profil pour l'aile autostable

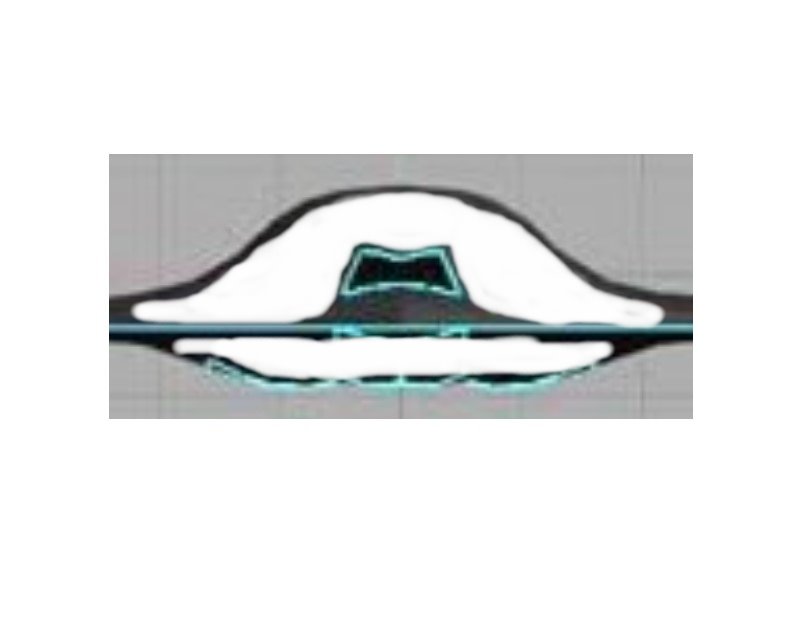

decouper les vues de cotés et face dans du contre plaqué ( en deux exemplaires ) gauche/droite pour le coté et face et arriere pour la vue de face
5 plaques de styro 4 ou 5 cm je me souviens plus
j'ai commencé par decoupé la forme ( vue du dessus avec les ailes et fuselage )

ensuite j'ai coupé les ailes pour n'avoir que le fuselage
mis les couples en contre plaqué ( des cotés ), decoupe au fil chaud
il faut garder les depouilles
on recommence avec les couples de face et arriere en remettant les 1ere depouilles ( celles decoupés pour les cotés )

et on obtiens la forme
apres pas mal de poncage :p

idem pour l'aile ( qui est en deux parties )
















avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Aéro45 le Ven 19 Oct - 8:48

Super ! il a de la gueule ce modèle, je vois que ce n'est pas ton premier modèle ! à voir ce qu'il y a derrière, sur le rack ?
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Ven 19 Oct - 9:05

lol effectivement
et tout n est pas sur le rack langue

sur le rack
rafale depron, projet abandonné car je voulais le faire en fibre
vaisseau de starwars en tricopter
f5
raven, enfin il y a le plan sur le rack et le capot moteur en stryo
un bipim pour fpv, manque de bol pas encore utilisé ma camera HS
on vois le nez du xtreme 3000 ( sbach )

pleins de projets en cours comme dc3 2m25, corsair en fibre ( je viens d'acheter le fuselage ), petit planeur ....
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Aéro45 le Ven 19 Oct - 11:35

c'est bien, au moins tu as pleins de projets... bonne continuation
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5513
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6337
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Prophète27 le Ven 19 Oct - 15:18

Oui est de la place aussi car tu dois envahir tout ton sous-sol
avatar
Prophète27
Posteur bon débutant
Posteur bon débutant

Masculin Nombre de messages : 76
Age : 36
Localisation : Vernon 27200
Emploi ou loisirs : Dessinateur Industriel - Aeromodélisme, piscine, VTT, informatique et paintball
Points : 87
Réputation : 3
Date d'inscription : 06/09/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Ven 19 Oct - 15:26

mon grand garage tu veux Heureux
je n'ai pas encore touché au sous sol lol
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Dim 28 Oct - 16:02

salut

un peu d’avancement dans mon projet Smile ( entre le neuron et la cnc me reste pas beaucoup de temps lol )
la tuyère






avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par ThePLane974 le Dim 28 Oct - 16:20

C'est top !!!!
avatar
ThePLane974
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Masculin Nombre de messages : 211
Age : 17
Localisation : ile de la reunion
Emploi ou loisirs : Aéromodélisme, informatique, électronique
Points : 280
Réputation : 9
Date d'inscription : 02/08/2012

Voir le profil de l'utilisateur http://modelisme-magazine.com/

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par lapycube le Dim 28 Oct - 18:25

Super ton "drone" il est bien réussis.
Il est super beau.
Penses tu publier des plans.
avatar
lapycube
très bon posteur
très bon posteur

Masculin Nombre de messages : 585
Age : 17
Localisation : aigonnay
Emploi ou loisirs : VTT, Judo, course a pied et apiculture.
Points : 647
Réputation : 18
Date d'inscription : 22/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Mathew le Dim 28 Oct - 18:31

il vas être trop beau
tu les a acheter ou tes plaque de poly......

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 20
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par futa64 le Jeu 1 Nov - 16:15

salut

le poly en magasin de bricolage 4.5€ la plaque

pour le plan voir en premiere page, il suffit de prendre le plan 3 vues
un fil chaud, du cp et c est partie Smile
1/ prendre le plan du dessus, decouper le styro pour avoir la forme
2/ toujours avec le plan du dessus ou decoupe les ailes
on obtiens donc 3 parties, fuselage et les deux ailes
3/ prendre le plan de coté ( photo 1er page avec le cp ) a faire en 2 exemplaire, on decoupe et on obtiens la forme
4/ le plan de face ideme en 2 exemplaires, on decoupe et on obtiens la forme du fuselage
5/ prendre le profil de l'aile ( toujours en 1ere page ) decouper en cp, placer sur le fuselage, et ponçage du fuselage
6/ on decoupe les ailes
j'ai oublié de preciser de ne pas coller les plaques de styro entre elles, je met du double face, ce qui permettra de demonter le fuselage en pleins de parties, pour poncer et decouper l interieur pour la tuyere, c est beaucoup plus pratique


je n'ai pas fait de photo de ces etapes alors voir ici pour vous faire une idee Smile
http://www.jivaro-models.org/t50_golden_eagle_turbine/page_t50_turbine.htm
avatar
futa64
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 22
Age : 38
Localisation : baigts
Points : 30
Réputation : 2
Date d'inscription : 17/10/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CONSTRUCTION drone neuron

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
