Drone LWD1 Block I

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Drone LWD1 Block I

Message par LittleWing le Jeu 19 Juil - 10:53

J'ai pris la première bombe de peinture que j'ai trouvé
Ca s'appelle "Idée spray" et c'est distribué par SINTO.
4.99€ les 400mL chez Babou

En quantité raisonnable (fine couche), ça n'attaque pas le polystyrène.
Si on en met trop (quand ça devient une couche liquide), ça creuse légèrement le polystyrène.
avatar
LittleWing
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 195
Age : 30
Localisation : Toulouse
Emploi ou loisirs : Aéronautique & Défense
Points : 244
Réputation : 39
Date d'inscription : 01/01/2012

Voir le profil de l'utilisateur http://littlewingaero.wordpress.com

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Bambi 400 le Jeu 19 Juil - 11:02

"En quantité raisonnable (fine couche), ça n'attaque pas le polystyrène.
Si on en met trop (quand ça devient une couche liquide), ça creuse légèrement le polystyrène." Moi aussi ça fait ça mais moi j'ai une peinture de leroymerli.

"Tu sembles plus rechercher le plaisir du pilotage et la détente.
Moi je cherche surtout à comprendre, apprendre et savoir construire des engins volants... " Moi aussi au départ j'étais comme toi mais au bout de deux-trois ans, ça a commencer à m'énerver de passer presque deux fois plus de temps à la maison qu'au terrain. J'aime bricoler et faire des avions, cependant voir mes 5 avions ne pas voler, ne pas revoir les gens du club et tout ça à cause d'un tout petit truc mais que je peux pas réparer ou alors qu'est super galère, c'est ça que j'aime pas trop.
avatar
Bambi 400
Moyen posteur
Moyen posteur

Nombre de messages : 151
Age : 20
Localisation : Osny 95
Emploi ou loisirs : loisirs: tout type de modelisme (avion, bateau, un peu voiture...), VTT, modélisation 3D, profession: GEEK ; )
Points : 174
Réputation : 11
Date d'inscription : 26/04/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par LittleWing le Jeu 19 Juil - 19:30

Oui je comprend Bambi 400... C'est sûr qu'au bout de 3 ans c'est pas pareil ^^

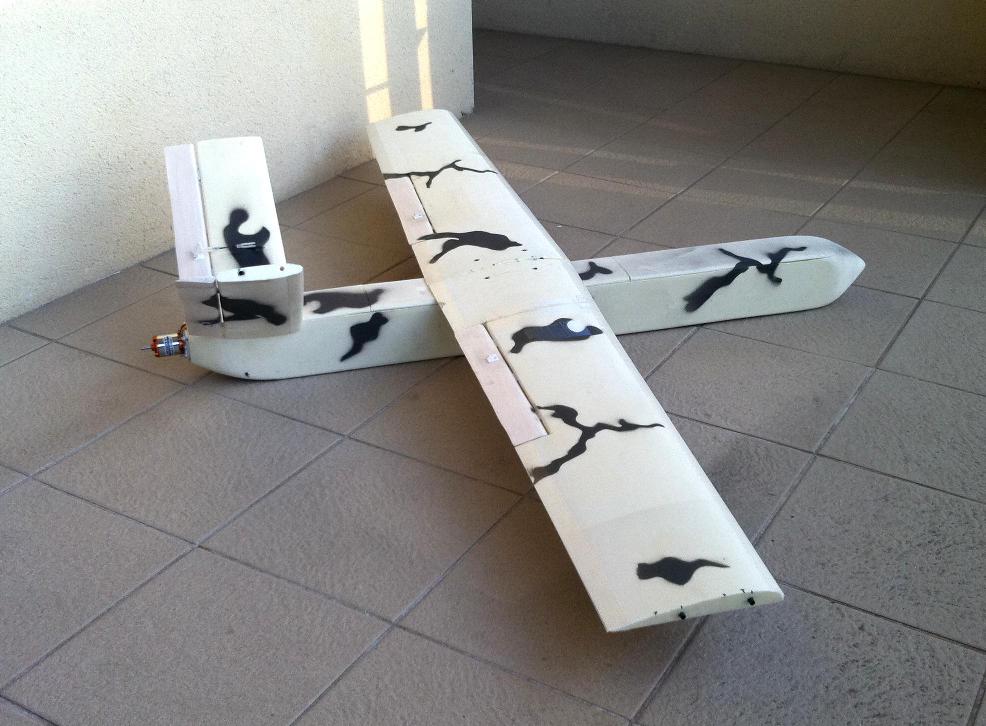

Allez en vite fait :
C'est pas joli mais tant pis. Du moment que ça vole langue
J'ai jamais été doué en arts plastiques de toute façon Rire




Je fais les dernières finitions pour ce week-end et en avant !
avatar
LittleWing
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 195
Age : 30
Localisation : Toulouse
Emploi ou loisirs : Aéronautique & Défense
Points : 244
Réputation : 39
Date d'inscription : 01/01/2012

Voir le profil de l'utilisateur http://littlewingaero.wordpress.com

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par lilouti le Jeu 19 Juil - 20:08

bonne chance pour le vol

_________________
Salut Soleil
avatar
lilouti
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 808
Age : 19
Localisation : Plaque Nord-Américaine
Emploi ou loisirs : modelisme,foot, rien, rien
Points : 912
Réputation : 28
Date d'inscription : 27/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Frhol le Jeu 19 Juil - 21:12

Génial ton drone ! Moi je le trouve plutôt joli.
J'espère qu'il va voler. Bonne chance clin
avatar
Frhol
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 11
Age : 19
Localisation : Eure et Loir 28
Emploi ou loisirs : Collégien. Modélisme, airsoft, sport, fête, cinéma.
Points : 15
Réputation : 2
Date d'inscription : 18/07/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Elaphe_59 le Jeu 19 Juil - 21:57

Pareil que Frhol clin

Avec quoi as tu fait les caches pour les motifs? je les trouve pas mal du tout
avatar
Elaphe_59
très bon posteur
très bon posteur

Nombre de messages : 518
Age : 38
Localisation : Tourcoing (59)
Emploi ou loisirs : Routier, foot et airsoft
Points : 587
Réputation : 43
Date d'inscription : 18/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par LittleWing le Jeu 19 Juil - 22:25

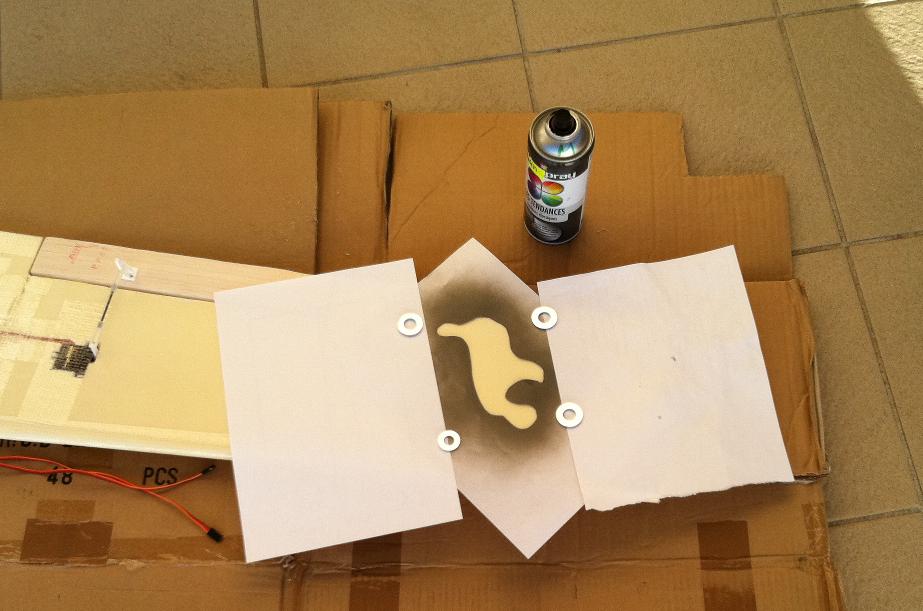

C'est fait avec des pochoirs en feuille A4 langue
Je trace le contour que je veux et le découpe aux ciseaux.

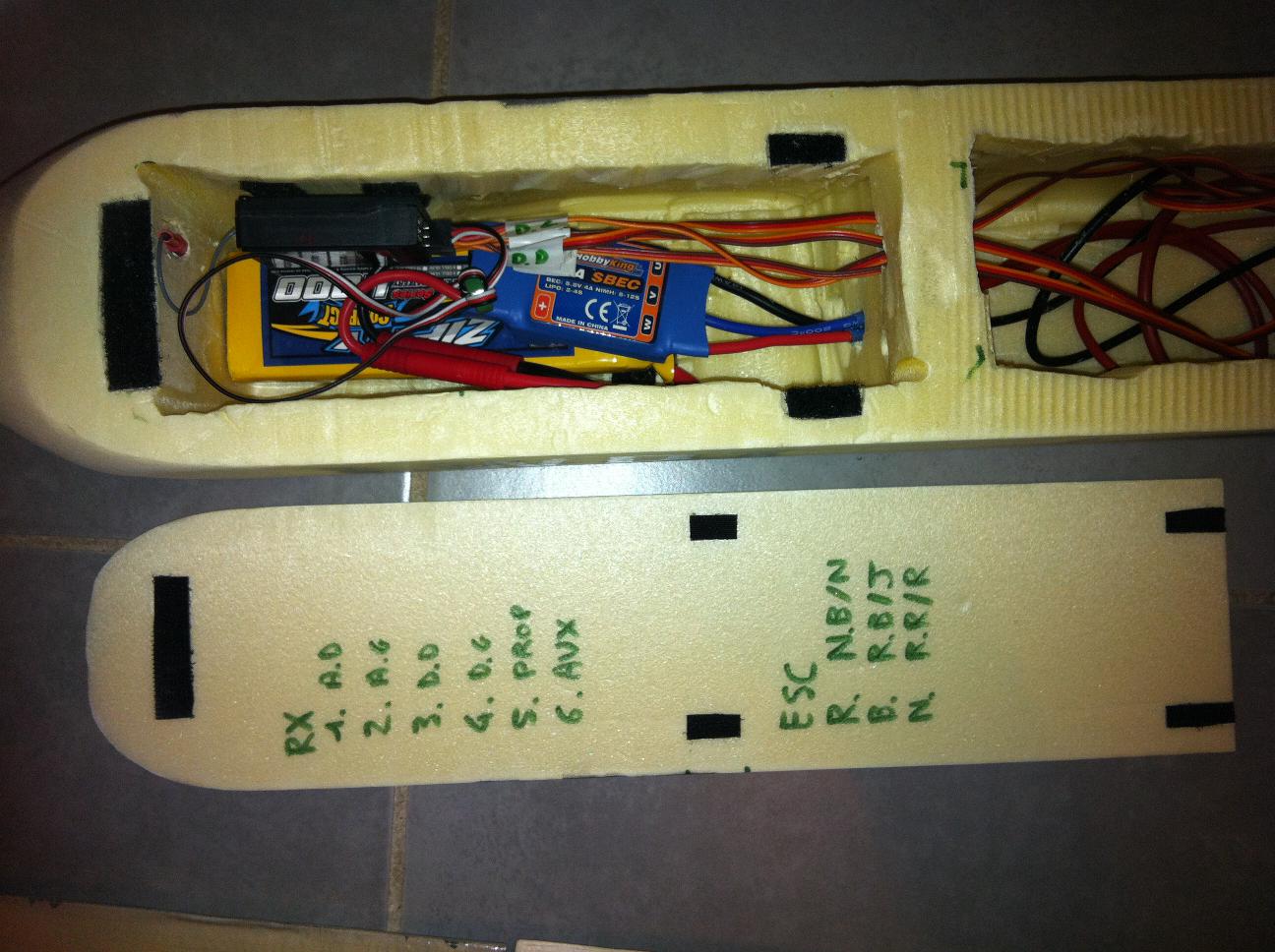

Habitacle électronique :
Tout se trouve dans le nez pour avancer le CG. Ralonge de 3x1m entre l'ESC et moteur. Ca fait du poids et un risque d'interférences (OK en 2.4GHz), mais c'est un mal nécessaire.
Tout est maintenu par scratch sauf l'ESC pour qu'il respire.
L'antenne de réception est fixée à la verticale pour optimiser la réception.
Tout les câbles servos sont étiquetés à chaque extrémité.
On voit pas sur la photo mais il y aura une alarme sonore "batterie faible" + buzzer de signalisation.


Le modèle est fini et prêt pour demain !
A niveau poids, ça devrait aller. Par contre le fuselage est à peine assez rigide, surtout en roulis.
avatar
LittleWing
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 195
Age : 30
Localisation : Toulouse
Emploi ou loisirs : Aéronautique & Défense
Points : 244
Réputation : 39
Date d'inscription : 01/01/2012

Voir le profil de l'utilisateur http://littlewingaero.wordpress.com

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Froid Spike le Jeu 19 Juil - 23:26

Bravo Razz !

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
avatar
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5271
Age : 18
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5780
Réputation : 210
Date d'inscription : 22/03/2011

Voir le profil de l'utilisateur http://www.ujua.fr

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Aéro45 le Ven 20 Juil - 6:44

allez ! il va super bien voler...si le CG est bien respecté et le moteur assez puissant il n'y a pas de raison pour qu'il ne vole pas ? essaye de nous faire une vidéo ou des photos du vol Very Happy
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5539
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6371
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par raph98 le Ven 20 Juil - 10:48

magnifique Heureux
et bonne chance pour tes vols clin

_________________
le modélisme, une passion What a Face
avatar
raph98
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2757
Age : 19
Localisation : Suisse
Emploi ou loisirs : maquette, modélisme, bricolage, l'éléctronique et le saxophone + le badminton
Points : 2900
Réputation : 87
Date d'inscription : 20/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Mathew le Ven 20 Juil - 12:41

le jour J est arriver
t
ne t'inquiet pas il va voler comme le dit aéro

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 21
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Bambi 400 le Ven 20 Juil - 14:40

bien au contraire je le trouve très réussi...

finalement j'ai décider de voler et plus de réparer donc j'ai piqué une petite crise sur mon progress (si vous voulez je peux faire des photos XD) et je suis en train d'en refaire un autre qui devrait avoir environ 40 grammes en moins (sur le premier j'avais mal prévu que comme le dépron 6mm est plus lourd, il faudrait plus de poids à l'avant donc 20 grammes de plomb) et avec une déco.

heu juste, c'est un avion tiré d'un plan ou de calcules ou c'est fait au pifomètre? Car (trou de mémoire) la distance entre les ailes et la profondeur me semble assez réduite...
avatar
Bambi 400
Moyen posteur
Moyen posteur

Nombre de messages : 151
Age : 20
Localisation : Osny 95
Emploi ou loisirs : loisirs: tout type de modelisme (avion, bateau, un peu voiture...), VTT, modélisation 3D, profession: GEEK ; )
Points : 174
Réputation : 11
Date d'inscription : 26/04/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par LittleWing le Sam 21 Juil - 1:28

Premiers vols du LWD1 effectués avec MontBlanc !!!

Ca s'est plutôt bien passé pour un vol d'essai !
Aucun souci au décollage "lancé main". Les atterrissages ont été un poil brutaux mais aucune égratignure à déclarer Smile
Le centrage du CG est très bon ! Il est assez stable mais pour l'instant trop réactif avec ma config RC.

Pour demain je vais limiter les débattements et la sensibilité.

Quelques photos en attendant un montage vidéo cheers




Bambi 400 a écrit:heu juste, c'est un avion tiré d'un plan ou de calcules ou c'est fait au pifomètre? Car (trou de mémoire) la distance entre les ailes et la profondeur me semble assez réduite...
C'est un plan complètement perso. J'ai utilisé quelques calculs de base et une bonne part d'intuition.
avatar
LittleWing
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 195
Age : 30
Localisation : Toulouse
Emploi ou loisirs : Aéronautique & Défense
Points : 244
Réputation : 39
Date d'inscription : 01/01/2012

Voir le profil de l'utilisateur http://littlewingaero.wordpress.com

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Aéro45 le Sam 21 Juil - 6:36

Chapeau ! il à de la gueule en vol et c'est en plus un modèle original...vivement la vidéo Shocked cela vaut bien un point de réputation pour cette création.

et tu pourras changer le missile de ton avatar avec une photo de ton drône !
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5539
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6371
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par jojo60 le Sam 21 Juil - 8:02

idem pour moi 1 point de rep !!!!

_________________
       easystar 2                        air trainer 140                radio : easymodel T7pro



[simulateur: phoenix rc v4


MODÉRATEUR
avatar
jojo60
Modérateur
Modérateur

Masculin Nombre de messages : 1314
Age : 53
Localisation : chambly ( 60 )
Emploi ou loisirs : peintre (pistolet pneumatique) modélisme et la sieste le we
Points : 1638
Réputation : 146
Date d'inscription : 09/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Elaphe_59 le Sam 21 Juil - 9:00

+1 pour le point, superbe réalisation, qui, le plus important, VOLE clin
avatar
Elaphe_59
très bon posteur
très bon posteur

Nombre de messages : 518
Age : 38
Localisation : Tourcoing (59)
Emploi ou loisirs : Routier, foot et airsoft
Points : 587
Réputation : 43
Date d'inscription : 18/06/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Frhol le Sam 21 Juil - 9:18

Super, bravo à toi ! clin
+1
avatar
Frhol
Posteur débutant
Posteur débutant

Masculin Nombre de messages : 11
Age : 19
Localisation : Eure et Loir 28
Emploi ou loisirs : Collégien. Modélisme, airsoft, sport, fête, cinéma.
Points : 15
Réputation : 2
Date d'inscription : 18/07/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par raph98 le Sam 21 Juil - 10:01

trop cool Heureux Heureux Heureux
+1 aussi

_________________
le modélisme, une passion What a Face
avatar
raph98
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2757
Age : 19
Localisation : Suisse
Emploi ou loisirs : maquette, modélisme, bricolage, l'éléctronique et le saxophone + le badminton
Points : 2900
Réputation : 87
Date d'inscription : 20/11/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par jojo60 le Sam 21 Juil - 11:19

surtout un conseille que je peut te donner ne vole pas trop haut
car après tu ne va plus savoir dans quelle sens il est !!!!!!

_________________
       easystar 2                        air trainer 140                radio : easymodel T7pro



[simulateur: phoenix rc v4


MODÉRATEUR
avatar
jojo60
Modérateur
Modérateur

Masculin Nombre de messages : 1314
Age : 53
Localisation : chambly ( 60 )
Emploi ou loisirs : peintre (pistolet pneumatique) modélisme et la sieste le we
Points : 1638
Réputation : 146
Date d'inscription : 09/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par lilouti le Sam 21 Juil - 14:01

super
+1 moi aussi clin

_________________
Salut Soleil
avatar
lilouti
Posteur excellent
Posteur excellent

Masculin Nombre de messages : 808
Age : 19
Localisation : Plaque Nord-Américaine
Emploi ou loisirs : modelisme,foot, rien, rien
Points : 912
Réputation : 28
Date d'inscription : 27/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Mathew le Sam 21 Juil - 17:21

bon bah je crois que je n'est pas le choix aussi je vers te mettre un +1 pour ta réalisation de ton modèle extra ordinaire est très beau
est aussi n'ont je suis d'accord avec jojo "ne vole pas trop haut ou tu vas plus savoir dans quelle sens il est"

_________________
... __|__
*--- langue---*

de retour  Hihi
avatar
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 21
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Thomas Prodhomme le Sam 21 Juil - 19:19

+1 Vraiment il est superbe ton drone ! GG
avatar
Thomas Prodhomme
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Masculin Nombre de messages : 201
Age : 20
Localisation : Fougères (35)
Emploi ou loisirs : Guitare et avion
Points : 240
Réputation : 17
Date d'inscription : 07/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par LittleWing le Lun 23 Juil - 19:19

Merci à vous clin
C'est vrai qu'il est sympa en vol et qu'il est assez joli "dans la nature".

Ce week-end a été l'occasion de faire pas mal de tests sur le LittleWing Drone modèle 1 (LWD1).
De ces tests, je tire pas mal de conclusions pour dors et déjà travailler sur un LWD modèle 2.

Je vous partage un petit montage vidéo. Comme vous le verrez à la fin de la vidéo, un petit accident s'est produit langue
Mais pas de panique, quelques mL de cyano plus tard, le modèle était de nouveau opérationnel pour d'autres tests.



Modifications pour le LWD2 :
- Réduction de l'envergure à 150cm au lieu de 170cm
- Modification du profil d'aile pour augmenter la portance (augmentation de l'épaisseur et de la largeur)
- Augmentation de la rigidité des ailes (utilisation de longerons supérieurs et inférieurs au lieu de tubes de carbone 6mm à l'intérieur de l'aile)
- Augmentation de la rigidité du fuselage avec un squelette en bois sur lequel est posé le polystyrène


Bambi 400 a écrit:Car (trou de mémoire) la distance entre les ailes et la profondeur me semble assez réduite...
L'aile est placée de sorte à ce que son foyer se trouve sur le CG.
Si elle te paraît très en arrière, c'est parce que le moteur recule énormément le CG. De ce fait, les dérives sont dimensionnées de sorte à donner une stabilité suffisante.
Mais effectivement, plus la distance entre le CG et les dérives est réduite, plus l'avion sera instable et plus les gouvernes seront efficaces.
avatar
LittleWing
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 195
Age : 30
Localisation : Toulouse
Emploi ou loisirs : Aéronautique & Défense
Points : 244
Réputation : 39
Date d'inscription : 01/01/2012

Voir le profil de l'utilisateur http://littlewingaero.wordpress.com

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par jojo60 le Lun 23 Juil - 19:45

super ta petite vidéo désolé pour la case
pour moi je pense que c'est l'arbre qui c'est jeter sur ton avion car ils sont méchant les arbres avec les avions
car moi quand je faisais de l'helico en salle c'etais les mur qui ce rapprochais

enfin j’espère que tu va pouvoir réparer !!!!!

_________________
       easystar 2                        air trainer 140                radio : easymodel T7pro



[simulateur: phoenix rc v4


MODÉRATEUR
avatar
jojo60
Modérateur
Modérateur

Masculin Nombre de messages : 1314
Age : 53
Localisation : chambly ( 60 )
Emploi ou loisirs : peintre (pistolet pneumatique) modélisme et la sieste le we
Points : 1638
Réputation : 146
Date d'inscription : 09/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Aéro45 le Mar 24 Juil - 6:18

Super ! la vidéo et les arbres c'est la cata ! par contre je trouve qu'il à tendance à piquer du nez...on voit bien les corrections qui sont faites avec la commande de profondeur ou du trim, il a tendance à faire des montagnes russes , le CG est trop arrière, et encore Bravo pour cette création perso..!
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5539
Age : 69
Localisation : Loiret (45)
Emploi ou loisirs : Le modélisme en général -
Points : 6371
Réputation : 384
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Drone LWD1 Block I

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
